FICHA DE PRODUCTO
DESCRIPCIÓN DE PRODUCTO

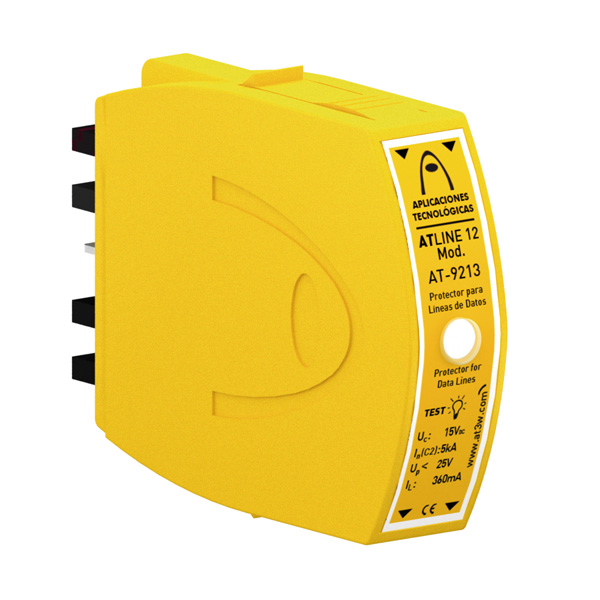

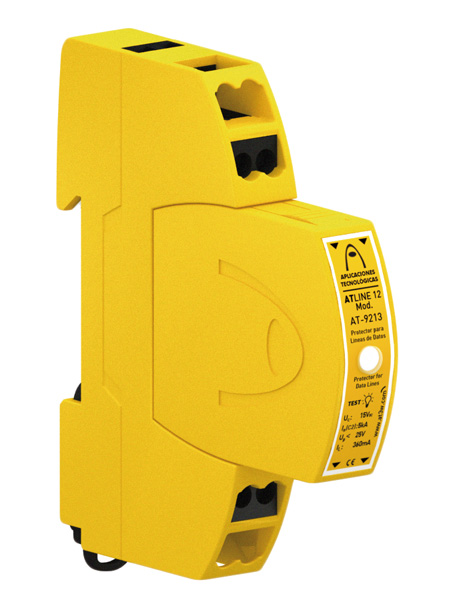

ATLINE 24 Mod. - Módulo enchufable para protección contra sobretensiones de líneas de datos. Un = 24VDC. In = 5kA. Up = 70 V.
Protege las líneas de datos y los equipos analógicos o digitales conectados a ellas (ordenadores, autómatas programables, células de carga, etc.).
Permite conectar hasta dos pares de líneas con un tamaño muy reducido. Protección en modo común y diferencial aconsejable para este tipo de líneas.
Módulos desenchufables que permite su sustitución en caso de avería o fallo. Al sustituir el módulo no se interrumpe la línea.
Dispone de un receptor de radiofrecuencia para poder realizar el mantenimiento simplemente con un equipo emisor.
La descarga se produce en elementos internos encapsulados, sin producir fogonazos.
Gran rapidez de respuesta.
Conexión de conductores mediante tornillos, lo que permite absorber una mayor sobretensión.
En condiciones normales se mantiene inactivo, sin afectar al funcionamiento de la línea ni producir fugas.
DATOS TÉCNICOS
ELÉCTRICOS
| Tensión nominal | Un | 24 VDC |
| Tensión máxima de funcionamiento | Uc | 31 VAC, DC |
| Nivel protección para onda 8/20µs a In | Up | 70 V |
| Nivel protección para onda 1.2/50µs | 70 V | |
| Tiempo de respuesta | tr | 10 ns |
| Corriente nominal de descarga por línea C2 4 kV (1,2/50 µs) / 2 kA (8/20 µs) | In | 2 kA |
| Corriente nominal de descarga total C2 4 kV (1,2/50 µs) / 2 kA (8/20 µs) | 8 kA | |
| Corriente nominal | In | 360 mA |
| Resistencia serie | Rs | 15 Ω |
DIMENSIONES
| Largo | 13.50 mm |
| Alto | 48 mm |
| Ancho | 35 mm |
| Peso | 50 gr |
| Número de módulos DIN (DIN 43880) | 3/4 |
AMBIENTALES
| Temperatura de trabajo | -40 a +70 °C |
| Protección de la carcasa | IP20 |
GENERALES
CONSTRUCCIÓN
| Material carcasa | Poliamida |
| Resistencia de aislamiento | > 1014 Ω |
| Carcasa autoextinguible | Tipo V-0 según UNE-EN IEC 60707 (UL94) |
| Número de Polos | 4 |
| Mensaje de fallo del protector | Avisador visual. Funciona al activar el RF SPD TESTER (AT-3501). Parpadeo luz verde: Correcto. Apagado: Reemplazar |
CONEXIÓN
CONTACTO LIBRE POTENCIAL PARA CONTROL REMOTO
ENSAYOS Y CERTIFICACIONES
Ensayos certificados según norma UNE-EN IEC 61643-21
Normas de aplicación: UNE 21186, UNE-EN IEC 62305
Conformidad con las directrices CE.
Esquema dimensional (mm)
INSTRUCCIONES
INSTALACIÓN
Se recomienda que la instalación se realice lo más cerca posible del equipo.
Un cable de comunicación o línea de datos puede contener varios hilos. Cada ATLINE protege en serie hasta cuatro de estos hilos.
El procedimiento de instalación recomendado es el siguiente:
1 - Seccionar el cable de datos.
2 - Insertar los hilos en las regletas de conexión. Préstese especial atención a que las conexiones de entrada y salida sean correctas.
3 - Conectar el carril DIN a la red de tierras, ya que se derivará la sobretensión a este elemento.
SEGURIDAD y MANTENIMIENTO
La toma de tierra se implementa a través de una chapa metálica opuesta a la lengüeta de fijación del carril DIN.
Es imprescindible la conexión a tierra. Para que la protección sea correcta, las tomas de tierra de toda la instalación deben estar unidas, directamente o mediante vía de chispas, y su resistencia debe ser inferior a 10 Ω.
Si en su uso o instalación no se respetan las indicaciones de esta ficha, la protección asegurada por este equipo puede verse comprometida.
