DESCRIPTION DU PRODUIT

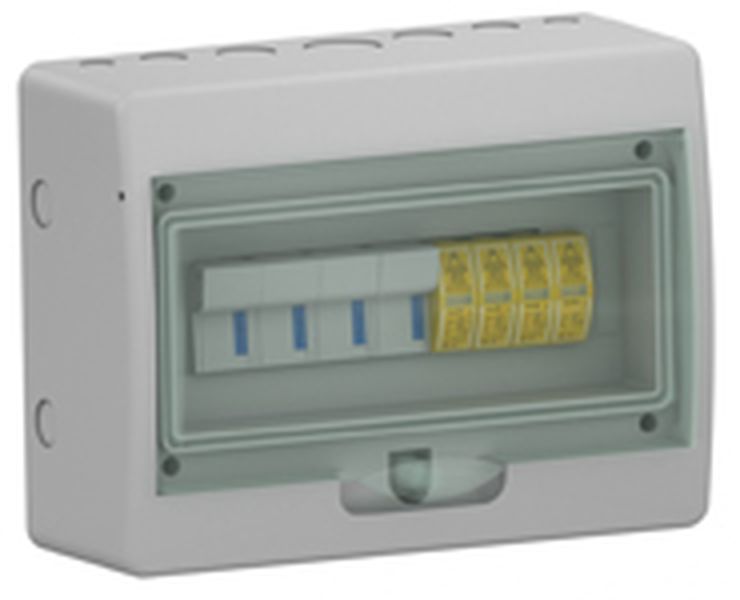

ATCOMPACT T1 30 kA - Armoire de protection pour lignes triphasées. Type 1. Iimp = 30kA. Up = 1,5kV. Inclut fusibles de protection.
Testé et certifié comme parafoudre de Type 1 + 2 selon la norme EN IEC 61643-11.
Adapté pour les équipements des Catégories I, II, III, IV selon la ITC-BT-23.
Connexion de double borne pour faciliter le câblage (limité à 63 A).
Protection compacte multipolaire.
Constitués par des varistances à oxyde de zinc et des tubes à décharge de gaz capables de supporter des courants très élevés.
Peut être coordonné avec les parafoudres de la série ATSHOCK, ATSUB et ATCOVER.
Temps de réponse court.
Ne produit aucune déflagration.
Ne provoque à aucun moment l'interruption des lignes d'alimentation.
Dispositif thermodynamique de contrôle.
Contact libre de potentiel pour le contrôle à distance.
Les parafoudres de la série ATSHIELD ont été soumis à des essais dans des laboratoires officiels et indépendants afin d'obtenir leurs caractéristiques selon les normes en application.
DONNÉES TECHNIQUES
ÉLECTRIQUES
| Tension nominale | Un | 400 VAC (L-L) |
| Tension nominale autres lignes | Un | 230 VAC (L-N,L-GND) |
| Tension maximale de fonctionnement | Uc | 460 VAC (L-L) |
| Tension maximale de fonctionnement autres lignes | Uc | 275 VAC (L-N,L-GND) |
| Fréquence nominale | f | 50 - 60 Hz |
| Courant nominal de décharge par pôle (onde 8/20 µs) | In | 40 kA |
| Courant maximal par pôle (onde 8/20 µs) | Imax | 65 kA |
| Courant de choc par pôle (10/350 µs) | Iimp | 30 kA |
| Énergie spécifique (W/R) | 224 kJ/Ω | |
| Capacité d’extinction du courant de suite | 50 kAeff | |
| Niveau de protection à In (onde 8/20 µs) | Up | 1500 V |
| Temps de réponse | tr | 100 ns |
| Fusibles en amont | 80 A gL/gG | |
| Courant maximal de court-circuit | 25 kA |
DIMENSIONS
| Longueur | 280 mm |
| Hauteur | 160 mm |
| Largeur | 448 mm |
| Poids | 2500 gr |
ENVIRONNEMENTS
| Température de fonctionnement | -40 °C à +70 °C |
| Emplacement du parafoudre | Extérieur |
| Protection du boîtier | IP65 |
GÉNÉRALES
| Catégories de protection selon REBT | I, II, III, IV |
| Type d’essais selon EN 61643-11 | Type 1 + 2 |
| Système d'alimentation | TT |
CONSTRUCTION
| Fixation | Mur ou support vertical |
| Matière du boîtier | Isolant auto-extinguible |
| Type de connexion | Parallèle (un port) |
| Nombre de pôles | 4 |
| Avertisseur | Avertisseur lumineux. Voyant vert: parafoudre en bon état. Éteint : remplacer. |
CONNEXION
| Section maximale multifilaire | 25 mm2 |
Contact libre de potentiel pour le contrôle à distance
| Connexion | Section maximale unifilaire / multifilaire: 1,5 mm2 |
| Sortie contact | Commuté |
| Tension de fonctionnement | 250 VAC |
| Courant maxima | 2 A |
ESSAIS ET CERTIFICATS
Essais certifiés selon la norme EN IEC 61643-11.
Conforme aux conditions requises de la norme UL 1449.
Normes d'application NF C 17 102, UNE 21186, EN IEC 62305.
Conformités aux lignes directrices CE.
Schéma dimensionnel (mm)
INSTRUCTIONS
INSTALLATION

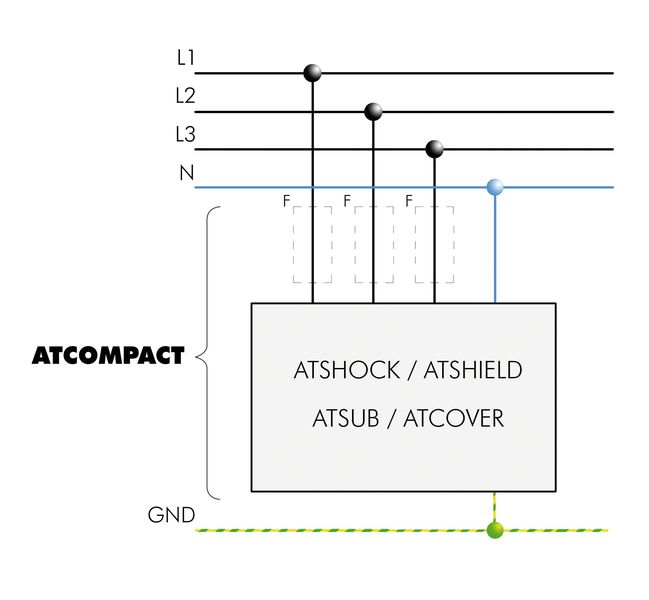

Les parafoudres ATSHIELD s'installent en parallèle à la ligne de basse tension.
Lorsqu'ils sont installés comme protection moyenne, il est nécessaire qu'ils soient séparés de la protection grossière et/ou de la protection fine par un câble d'au moins 10 mètres ou, si cela n'est pas possible, par une inductance de type ATLINK, afin d'obtenir la coordination correcte entre eux.
L'installation doit être effectuée sans tension sur la ligne et ne peut être effectuée que par des professionnels autorisés.
SÉCURITÉ ET MAINTENANCE
Une connexion à la terre est indispensable. Pour que la protection soit correcte, les prises de terre de toute l'installation doivent être unies, directement ou par éclateur, et leur résistance doit être inférieure à 10 Ω.
Si durant son utilisation ou son installation les indications de cette fiche ne sont pas respectées, la protection assurée par cet équipement peut être altérée.
