FICHA DE PRODUTO
DESCRIÇÃO DO PRODUTO
ATBARRIER TFF - Armário de proteção coordenada para linhas trifásicas. ATSHOCK + ATCOVER. Iimp = 50kA. Up = 900V
Ensaiado e certificado como protetor de Tipo 1+2+3 segundo a norma EN IEC 61643-11.
Adequado para equipamentos de Categorias I, II, III, IV segundo a ITC-BT-23.
A corrente de funcionamento da linha deve ser menor de 63 amperes.
Proteção compacta multipolar.
Proteção em modo comum e diferencial.
Tempo de resposta curto.
Não produz deflagração.
Não produz em nenhum momento a interrupção das linhas de alimentação.
Dispositivo termodinâmico de controlo.
Contato livre de potencial para o controlo remoto.
Os protetores ATBARRIER foram submetidos a ensaios em laboratórios oficiais e independentes para obter as suas características segundo as normas de aplicação.
DADOS TÉCNICOS
ELÉTRICAS
| Tensão nominal | Un | 400 VAC (L-L) |
| Tensão nominal de outras linhas | Un | 220 VAC (L-N,L-GND) |
| Tensão máxima de funcionamento | Uc | 460 VAC (L-L) |
| Tensão máxima de funcionamento de outras linhas | Uc | 275 VAC (L-N,L-GND) |
| Frequência nominal | f | 50 - 60 Hz |
| Corrente maxima de funcionamento | IL | 63 A |
| Corrente nominal de descarga por pólo (onda 8/20µs) | In | 50 kA |
| Corrente impulsional por pólo (10/350 µs) | Iimp | 50 kA |
| Nível de proteção a In (onda 8/20 µs) | Up | 900 V |
| Nível de proteção para onda 1,2/50 µs | 700 V | |
| Tensão residual com onda combinada 6 kV/3 kA | 700 V | |
| Tempo de resposta | tr | 25 ns |
DIMENSÕES
| Cumprimento | 610 mm |
| Altura | 160 mm |
| Largura | 448 mm |
| Peso | 9999.99 gr |
AMBIENTES
| Temperatura de trabalho | -40 °C a +70 °C |
| Instalação do protetor | Exterior |
| Proteção da caixa | IP65 |
GERAL
| Categorias de proteção segundo REBT | I, II, III, IV |
| Tipo de ensaios segundo UNE-EN 61643-11 | Tipo 1+2+3 |
| Sistema de alimentação | TT e TNS |
CONSTRUÇÃO
| Fixação | Parede ou suporte vertical |
| Material da carcaça | Isolante autoextinguível |
| Tipo de conexão | Série (duas portas) |
| Nº de pólos | 4 |
| Avisador | Duplo aviso de não proteção mediante indicador luminoso de falha e piloto verde de bom funcionamento. |
CONEXÃO
| Secção máxima multifilar | 25 mm2 |
Contato livre de potencial para o controlo remoto
| Conexão | Secção máxima unifilar / multifilar: 1,5 mm2 |
| Saída contato | Comutado |
| Tensão de funcionamento | 250 VAC |
| Corrente máxima | 2 A |
ENSAIOS E CERTIFICAÇÕES
Ensaios certificados segundo norma EN IEC 61643-11.
Cumpre com os requisitos de UL 1449.
Normas de aplicação: NP4426, UNE 21186, EN IEC 62305.
Conformidade com as diretrizes do CE.

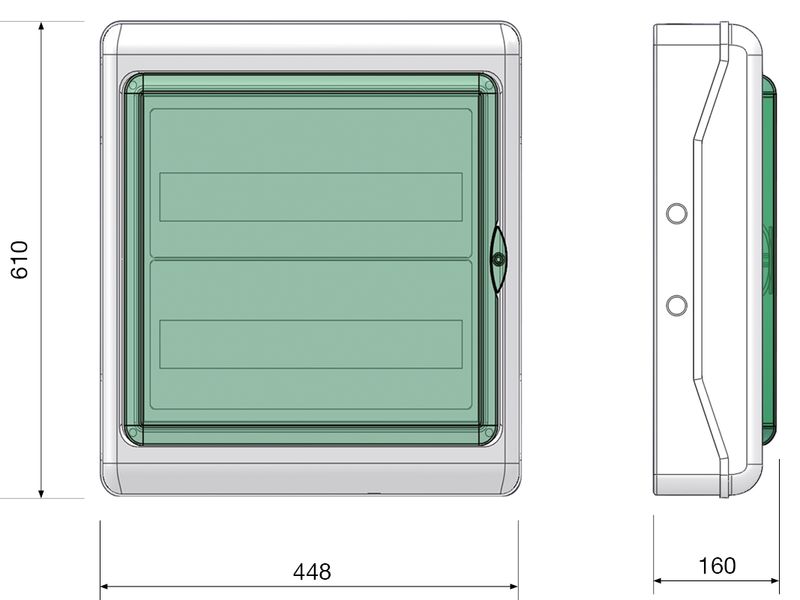

Esquema dimensional (mm)
INSTRUÇÕES
INSTALAÇÃO
Os protetores ATBARRIER instalam-se em série com a linha de baixa tensão.
A instalação deve ser realizada sem tensão na linha e só pode ser realizado por profissionais autorizados.
SEGURANÇA E MANUTENÇÃO
É imprescindível a ligação à terra. Para que a proteção seja correta, as redes de terra de toda a instalação devem estar unidas, diretamente ou mediante disruptores, e a sua resistência deve ser inferior a 10 Ω.
Se na sua utilização ou instalação não se respeitarem as indicações desta ficha, a proteção assegurada por este equipamento pode ver-se comprometida.
