FICHA DE PRODUTO
DESCRIÇÃO DO PRODUTO

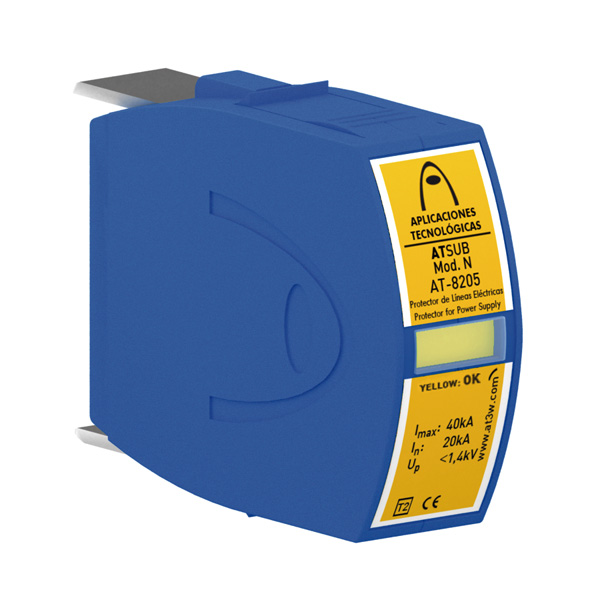

ATSUB Mod. N - Módulo encastrável para proteção contra sobretensões para neutro. Imax(8/20) = 40kA. Up = 1,4kV
Ensaiado e certificado como protetor de Tipo 2 segundo a norma EN IEC 61643-11.
Adequado para equipamentos de Categorias I, II, III, IV segundo a ITC-BT-23.
Proteção unipolar.
Constituidos por descarregadores de gás com capacidade de suportar correntes muito altas.
Coordenável com os protetores das séries ATSHOCK, ATSHIELD e ATCOVER.
Tempo de resposta curto.
Não produz deflagração.
Não produz em nenhum momento a interrupção das linhas de alimentação.
Dispositivo termodinâmico de controlo.
Os protetores ATSUB foram submetidos a ensaios em laboratórios oficiais e independentes para obter as suas características segundo as normas de aplicação.
DADOS TÉCNICOS
ELÉTRICAS
| Frequência nominal | f | 50 - 60 Hz |
| Corrente nominal de descarga por pólo (onda 8/20µs) | In | 20 kA |
| Corrente máxima por pólo (onda 8/20 µs) | Imax | 40 kA |
| Nível de proteção a In (onda 8/20 µs) | Up | 1400 V |
| Nível de proteção para onda 1,2/50 µs | 700 V | |
| Nível de proteção 5 kA; onda 8/20 µs | 1000 V | |
| Tempo de resposta | tr | 25 ns |
| Fusíveis a prever | 125 A gL/gG | |
| Corrente maxima de curto-circuito | 25 kA |
DIMENSÕES
| Cumprimento | 48 mm |
| Altura | 65 mm |
| Largura | 17 mm |
| Peso | 39.40 gr |
| Número de módulos DIN (DIN 43880) | 1 |
AMBIENTES
| Temperatura de trabalho | -40 °C a +70 °C |
| Proteção da caixa | IP20 |
GERAL
| Categorias de proteção segundo REBT | I, II, III, IV |
| Tipo de ensaios segundo UNE-EN 61643-11 | Tipo 2 |
CONSTRUÇÃO
| Material da carcaça | Poliamida |
| Resistência de isolamento | > 1014 Ω |
| Carcaça autoextinguível | Tipo V-0 segundo EN IEC 60707 (UL94) |
| Nº de pólos | 1 |
| Avisador | Avisador mecanico: Amarelo: protetor em bom estado. Negro: substituir. |
CONEXÃO
Contato livre de potencial para o controlo remoto
ENSAIOS E CERTIFICAÇÕES
Ensaios certificados segundo norma EN IEC 61643-11.
Cumpre com os requisitos de UL 1449.
Normas de aplicação: NP4426, UNE 21186, EN IEC 62305.
Conformidade com as diretrizes do CE.
Esquema dimensional (mm)
INSTRUÇÕES
INSTALAÇÃO
Os protetores ATSUB instalam-se em paralelo com a linha de baixa tensão.
Quando se instalam como proteção media é necessário que estejam separados das proteções grossa e/ou fina por um cabo de pelo menos 10 metros ou, se isto não for possível, por uma indutância tipo ATLINK, de modo a conseguir a correta coordenação entre eles.
A instalação deve ser realizada sem tensão na linha e só pode ser realizado por profissionais autorizados.
SEGURANÇA E MANUTENÇÃO
É imprescindível a ligação à terra. Para que a proteção seja correta, as redes de terra de toda a instalação devem estar unidas, diretamente ou mediante disruptores, e a sua resistência deve ser inferior a 10 Ω.
Se na sua utilização ou instalação não se respeitarem as indicações desta ficha, a proteção assegurada por este equipamento pode ver-se comprometida.
