Aplicaciones Tecnológicas lance sur le marché un nouveau dispositif de protection ATLAN pour lignes PoE++ ou type 4

Les parafoudres de la série ATLAN sont spécialement conçus pour éviter les défaillances dans les transferts de données entre appareils au sein d'un réseau. Ils protègent les entrées des circuits électroniques des cartes réseau contre les dommages provoqués par les surtensions.

L'alimentation par Ethernet, appelée PoE (Power Over Ethernet), utilise les lignes de données pour fournir également l'alimentation électrique aux équipements. Cela est utilisé dans des systèmes tels que téléphones IP, points d'accès, caméras IP, routeurs, etc. Les lignes PoE++ de dernière génération peuvent transmettre des courants allant jusqu'à environ 1 ampère.

Les systèmes PoE sont conçus pour ne pas entraver la transmission des données du réseau lui-même. Les normes IEEE 802.3af et leur mise à jour IEEE 802.3at définissent tout ce qui est nécessaire pour utiliser cette technologie, comme la tension, le courant, le type de connexion à réaliser, les câbles, etc. Le courant varie en fonction du type de PoE utilisé et en aucun cas la tension ne doit dépasser 60V. Les principaux paramètres des différentes lignes PoE sont les suivants:

nouveau_dispositif_de_protection_ATLAN_pour_lignes_PoE_ou_type_4

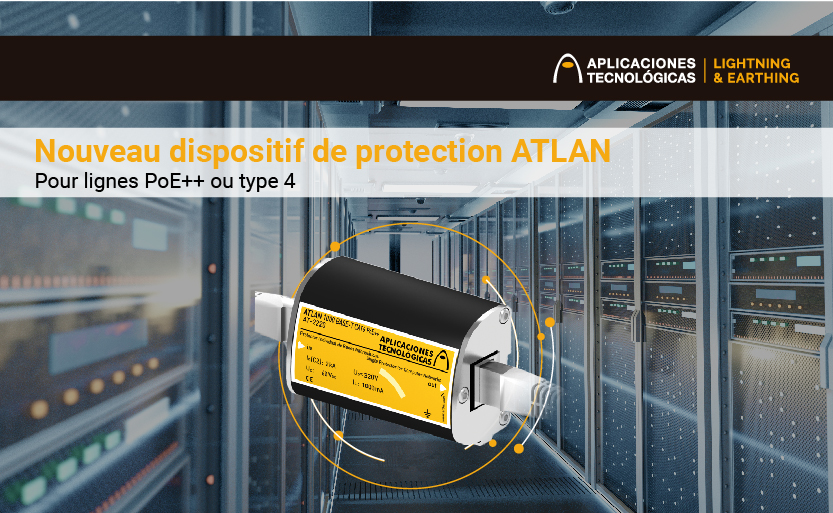

Le nouveau dispositif de protection ATLAN 1000 BASE-T CAT 6 PoE++ (Réf. AT-2220) d'Aplicaciones Tecnológicas, peut être utilisé pour protéger les lignes de données avec alimentation PoE de tous les types décrits dans le tableau. La connexion est RJ45 et supporte même les câbles de catégorie 6, ce qui va au-delà de ce qui est requis par la norme.

Quelles sont les caractéristiques du nouveau dispositif ATLAN?

Le nouveau dispositif de protection conserve les avantages des dispositifs ATLAN précédents en augmentant le courant de fonctionnement maximal : il atteint jusqu'à 1A par paire protégée, et par conséquent, il est valable pour les lignes PoE++. Les quatre paires sont protégées de manière à pouvoir être utilisées soit comme paires de communication, soit comme paires d'alimentation.

Supporte le câble CAT6 car il est conforme aux essais pour ce type de câblage, au-delà de ce qui est indiqué. De plus, comme pour les autres unités ATLAN, son boîtier métallique protège contre les bruits et les interférences.

Comment installer le dispositif de protection pour lignes PoE++ ou type 4?

Ce dispositif de protection est conçu pour être placé à proximité de l'équipement à protéger, à l'aide de rails et de vis. L'appareil ATLAN protège 4 paires (8 fils) en série. Le processus d'installation est très simple : il suffit d'insérer le dispositif de protection entre le câble réseau avec connecteur RJ45 et l'équipement à protéger et de raccorder le dispositif à la terre par un connecteur de type Faston fourni avec le dispositif de protection. Le nouvel ATLAN est fourni avec un câble CAT6 RJ45 de 50 cm pour faciliter son installation en série.

Dans le cas où l'on souhaite protéger deux équipements situés dans des bâtiments différents et communiquant entre eux, une protection doit être placée des deux côtés de la ligne.

Si un montage sur rail DIN est nécessaire, il est possible de le faire avec l'accessoire AT-2232 d’Aplicaciones Tecnológicos S.A.

Pour plus d'informations sur le nouveau dispositif de protection pour lignes ATLAN CAT6 PoE++ d'Aplicaciones Tecnológicas S.A, cliquez ici, un expert vous contactera dès que possible.
