Os protetores contra sobretensões da série ATLAN foram especialmente desenhados para evitar falhas nas transferências de dados entre equipamentos dentro de uma rede. Protegem as entradas dos circuitos eletrónicos dos cartões de rede contra os danos causados pelas sobretensões.
A alimentação através de Ethernet, denominada PoE(Power Over Ethernet), utiliza as linhas de dados para levar a cabo também a alimentação elétrica aos equipamentos. Utiliza-se em sistemas como telefones IP, pontos de acesso, câmaras IP, routers, etc. As linhas de última geração PoE++ podem transmitir correntes de até quase 1 ampere.
Os sistemas PoE foram desenhados para não diminuir a transmissão de dados da própria rede. Nas normas IEEE 802.3af e sua atualização IEEE 802.3at define-se tudo o que é necessário para poder utilizar esta tecnologia, como a voltagem, a corrente, o tipo de ligação que se deve realizar, os cabos, etc. A corrente varia segundo o tipo de PoE que se utiliza e em nenhum caso se deve superar 60V de tensão. Os principais parâmetros das diferentes linhas PoE são os seguintes:

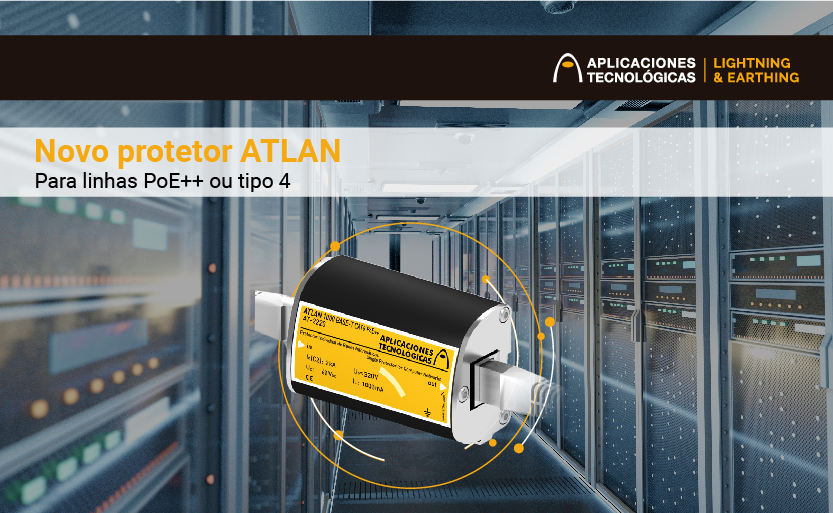

O novo equipamento de proteção ATLAN 1000 BASE-T CAT 6 PoE++ (Ref. AT-2220) da Aplicaciones Tecnológicas, pode ser utilizado para proteger as linhas de dados com alimentação PoE de qualquer um dos tipos descritos na tabela. O conexionado é RJ45 e suporta incluso cabos de categoria 6, o que vai além do exigido na norma.
Que características tem o novo ATLAN?
O novo equipamento de proteção mantém as vantagens dos ATLAN anteriores, aumentando a corrente máxima de funcionamento: chegando até 1A por par protegido, sendo válido para linhas PoE++. Os quatro pares estão protegidos de forma a que se possam utilizar indistintamente como pares de comunicação ou de alimentação.
Suporta cabos de CAT6 já que cumpre os ensaios para este tipo de cablagem, superando o indicado para a norma. Como nos outros ATLAN unitários, a sua carcaça metálica proteção protege ruídos e interferências.
Como se realiza a instalação do protetor para linhas PoE++ ou tipo 4?
Este protetor foi desenhado para colocar próximo do equipamento a proteger, mediante a utilização de guias e parafusos. O dispositivo ATLAN proteger em série 4 pares (8 fios). O procedimento de instalação é muito simples: basta inserir o protetor entre o cabo de rede com conector RJ45 no equipamento a proteger e unir o protetor à terra mediante ligador tipo faston incluído com o protetor. O novo ATLAN é fornecido com cabo RJ45 CAT6 de 50 cm para facilitar a sua instalação em série.
Nos cabos que se deseja proteger dos equipamentos situados em edifícios distintos e que comunicam entre si, deverá colocar-se proteção em ambos os lados da linha.
Se se pretende a sua colocação em carril DIN, pode-se fazer utilizando o acessório AT-2232 da Aplicaciones tecnológicas S.A.
Se precisar de mais informações sobre o novo protetor para linhas ATLAN CAT6 PoE++ da Aplicaciones Tecnológicas S.A clique aqui, um especialista entrará em contacto o mais rápido possível.
