O que é um contador de raios?

Os contadores de impactos de raios são ferramentas muito úteis nas instalações de proteção contra o raio, já que permitem determinar facilmente se a instalação sofreu o impacto de um raio, ou seja, se requer uma revisão  às revisões periódicas impostas pelas normas de referência (UNE-EN IEC 62305, UNE 21186, NF C 17 102, NP4426, etc.).

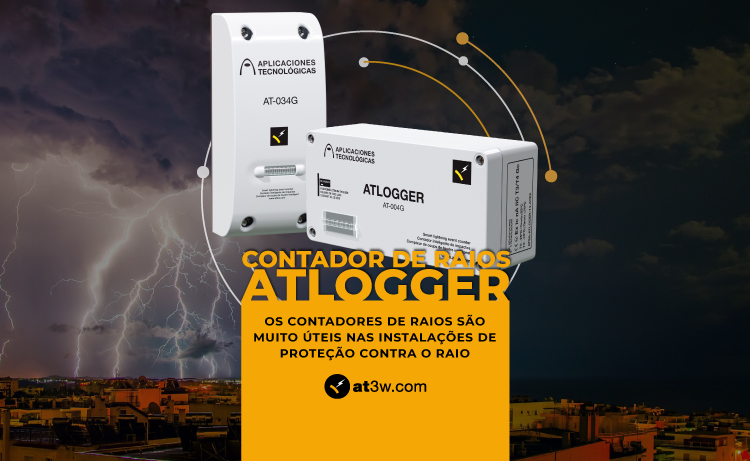

Contadores de raios de Aplicaciones Tecnológicas

Contador de raios ATLOGGER

O contador de raios ATLOGGER (AT-004G) é um registador de atividade elétrica que se coloca na baixada do para-raios e que permite, além de realizar uma contagem no número de impactos de raio, registrar a amplitude e polaridade do raio, assim como a data e hora em que teve lugar o impacto.

O contador de raios ATLOGGER dispõe de certificado de funcionamento em atmosferas explosivas (certificado ATEX) e cumpre com a sua norma de referência (UNE-EN IEC 62561-6).Contador de raios ATLOGGER

Instalação

A sua instalação é muito simples uma vez que não requer a interrupção da baixada, apenas é necessário fixá-lo de forma adequada sobre a superfície plana ao lado da baixada. A descarga de dados realiza-se de forma automática através de um dispositivo de ligação USB que permite o transporte de dados a partir dos diferentes ATLOGGER até ao ponto de leitura.

Leitura de dados

Recomenda-se a realização da descarga de dados coincidindo, pelo menos, com a revisão ou manutenção periódica da instalação ou quando o número de impactos na instalação exceda os 30 desde a última descarga, já que a memória interna permite o registo de até 40 eventos.

Com a compra do contador de raios ATLOGGER inclui-se um software para a gestão da descarga mediante o dispositivo transportador com ligação USB.

Montagem

Deve ser instalado de forma a que a baixada do para-raios fique ao lado do contador eletromecânico. Caso não seja possível a sua fixação, utiliza-se uma placa de instalação, que proporciona uma superfície plana e robusta para a fixação do ATLOGGER.

Contador de raios AT-034G

O contador de raios AT-034G é um dispositivo que se instala na baixada, normalmente por cima do tubo de proteção. Permite contar de forma automática o número de impactos que recebe o sistema de proteção contra o raio. É muito robusto e totalmente autónomo, mas é conveniente que seja verificado periodicamente para comprovar se existiu algum impacto, ou seja, se o sistema de proteção precisa de alguma manutenção especial.

Este contador permite a instalação no interior dos mastros auto suportados e não necessita de interromper a baixada para a sua instalação.Contador de raios AT-034G

Instalação

A sua instalação realiza-se na baixada do para-raios, normalmente por cima do tubo de proteção. Fixa-se o contador à baixada apertando os quatro parafusos incluídos na prancha de suporte, de forma a que a baixada fique entre ambos os elementos, pelo que não é necessária a interrupção da baixada para a sua instalação. Permite também a instalação no interior dos mastros autónomos.

Manutenção

O contador de raios AT-034G é um dispositivo ergonómico e totalmente autónomo, mas é conveniente verificá-lo periodicamente para comprovar se existiu algum impacto e, por tanto, se o sistema de proteção precisa de manutenção especial.

Na Aplicaciones Tecnológicas S.A., consideramos imprescindível estar sempre atento às últimas alterações normativas e às melhorias que estas supõem, adaptando os nossos produtos e serviços, para oferecer uma proteção integral, segura e completa aos nossos clientes.

Se deseja saber mais detalhes sobre os contadores de raio Aplicaciones Tecnológicas, entre em contacto com os nossos especialistas através deste link.
