FICHA DE PRODUCTO

Categoría: ATSHOCK
Nombre: ATSHOCK-P N60
Referencia: AT-8397

DESCRIPCIÓN DE PRODUCTO

ATSHOCK-P N60 - Protector para líneas de suministro eléctrico. Protección neutro-tierra. Desenchufable. Unipolar. Tipo 1. Iimp(10/350) = 60 kA. Up = 900 V. Tamaño 2 DIN.

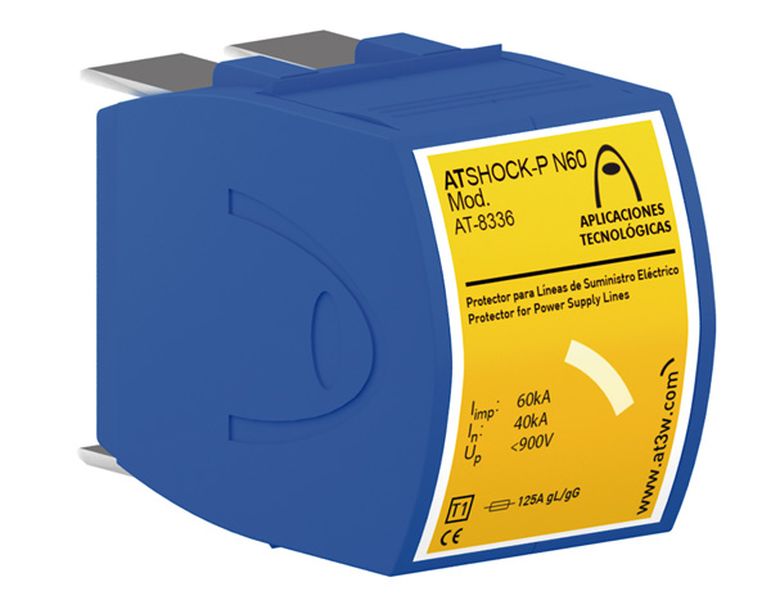

Foto del producto

Ensayado y certificado como protector de Tipo 1 según la norma UNE-EN IEC 61643-11 y la GUÍA-BT-23 del REBT.

Adecuado para equipos de Categorías III, IV según la ITC-BT-23.

Módulos desenchufables que permite su sustitución en caso de avería o fallo.

Protección unipolar.

Constituidos por descargadores de gas con capacidad de soportar corrientes muy altas.

Coordinable con los protectores de las series ATSUB y ATCOVER.
Tiempo de respuesta corto.
No producen deflagración.
No producen en ningún momento la interrupción de las líneas de suministro.
Gran capacidad de derivación energética.
Limita las corrientes consecutivas de red.

Conexión de doble borna para facilitar cableado (limitado a 63 A).

Los protectores de la serie ATSHOCK han sido sometidos a ensayos en laboratorios oficiales e independientes para obtener sus características según las normas de aplicación.

DATOS TÉCNICOS

ELÉCTRICOS

Frecuencia nominalf50 - 60 Hz
Corriente nominal de descarga por polo 8/20µsIn40 kA
Corriente impulsional por polo (onda 10/350µs)Iimp60 kA
Energía específica (W/R)900 kJ/Ω
Capacidad de apagado de la corriente subsiguiente100 kAeff
Nivel protección para onda 8/20µs a InUp900 V
Fusibles previos160 A gL/gG
Corriente máxima de cortocircuito50 kA

DIMENSIONES

Largo36 mm
Alto96 mm
Ancho80 mm
Peso345 gr
Número de módulos DIN (DIN 43880)2

AMBIENTALES

Temperatura de trabajo-40 °C a +70 °C
Situación del protectorInterior
Protección de la carcasaIP20

GENERALES

Categorías de protección según REBTIII, IV
Tipos de ensayos según UNE-EN 61643-11Tipo 1

CONSTRUCCIÓN

FijaciónCarril DIN
Material carcasaPoliamida
Resistencia de aislamiento> 1014
Carcasa autoextinguibleTipo V-0 según UNE-EN IEC 60707 (UL94)
Tipo de conexiónParalelo (un puerto)
Número de Polos1

CONEXIÓN

Sección mínima multifilar4 mm2
Sección máxima multifilar35 mm2
Sección mínima unifilar1 mm2
Sección máxima unifilar35 mm2
Rosca de tornilloPhilips H2
Par de apriete3 N·m

CONTACTO LIBRE POTENCIAL PARA CONTROL REMOTO

Conexión-
Salida contacto-

ENSAYOS Y CERTIFICACIONES

Ensayos certificados según norma UNE-EN IEC 61643-11.

Cumple con los requisitos de UL 1449.

Normas de aplicación: UNE 21186, UNE-EN IEC 62305.

Conformidad con las directrices CE.

Esquema dimensional (mm)

Esquema dimensional (mm)

INSTRUCCIONES

INSTALACIÓN

Los protectores ATSHOCK se instalan en paralelo con la línea de baja tensión.

Cuando se instalan en combinación con otros protectores es necesario que estén separados de las protecciones basta y/o fina por un cable de al menos 10 metros o, si esto no es posible, por una inductancia tipo ATLINK, a fin de conseguir la correcta coordinación entre ellos.

La instalación debe realizarse sin tensión en la línea y solo pueden realizarla profesionales autorizados.

Foto instalación

SEGURIDAD y MANTENIMIENTO

Es imprescindible la conexión a tierra. Para que la protección sea correcta, las tomas de tierra de toda la instalación deben estar unidas, directamente o mediante vía de chispas, y su resistencia debe ser inferior a 10 Ω.

Si en su uso o instalación no se respetan las indicaciones de esta ficha, la protección asegurada por este equipo puede verse comprometida.
