FICHA DE PRODUCTO
DESCRIPCIÓN DE PRODUCTO

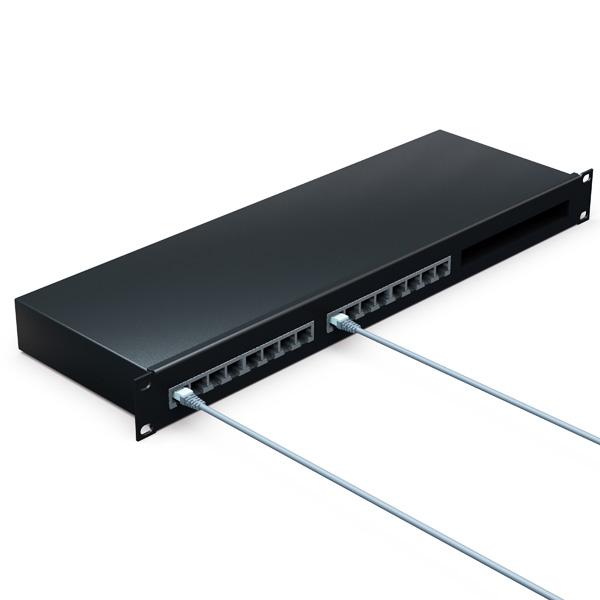

ATLAN 16 POE - Protector contra sobretensiones para redes informáticas POE. 1 GBit/s. Entrada/Salida RJ45. Ensayo C2 (2kA/4kV). Up = 200V. Incluye 16 cables de 0,5 m con conectores RJ45 y rack de 19''.
Los protectores contra sobretensiones ATLAN están diseñados especialmente para evitar fallos en las transferencias de datos entre equipos dentro de una red. Protegen las entradas de los circuitos electrónicos de las tarjetas de red contra los daños causados por las corrientes transitorias.

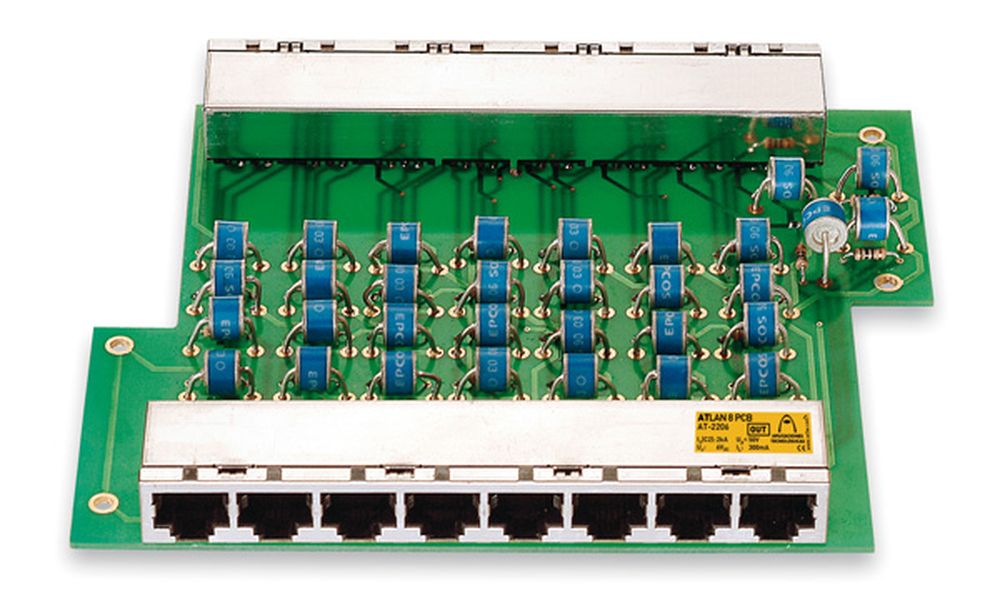

ATLAN 16 es un protector preparado para la protección de 16 líneas con cuatro pares protegidos en cada una de ellas. Está realizado con un circuito integrado con conectores RJ45 de entrada y salida, capaz de soportar hasta 2 kA por cada línea y con unas velocidades de transmisión de Gbit/s.

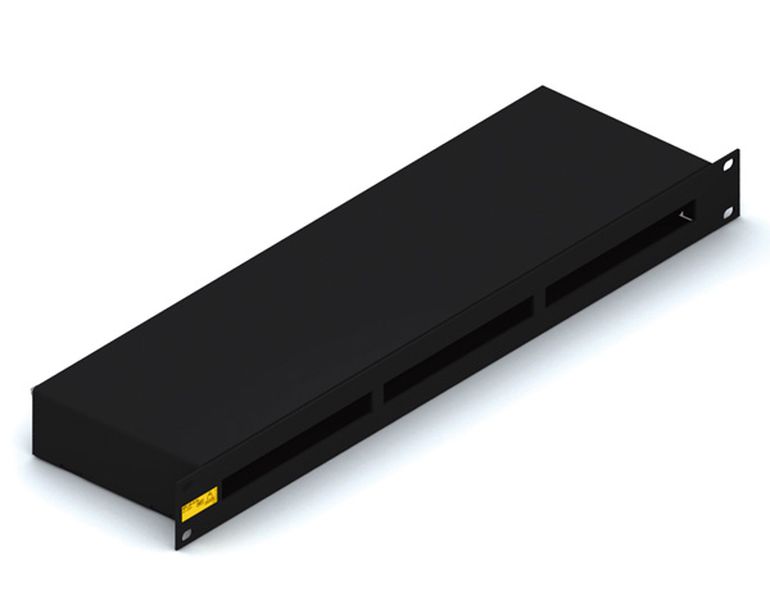

Está especialmente diseñado para incorporarse en un rack y proteger armarios de distribución de redes informáticas enteros. Por su alta velocidad de transmisión, está preparado para equipos que transmitan gran cantidad de datos (servidores, estaciones de trabajo, estaciones gráficas, etc.)
Incluye latiguillos de 50 cm de salida con conector RJ45.
Ensayado y certificado en laboratorios oficiales e independientes, obteniendo sus características de funcionamiento según las normas de aplicación.
DATOS TÉCNICOS
| Referencia | AT-2225 |
| Velocidad de transferencia máxima | 1000 Mbit/s |
| Tensión nominal (Un) | 48 VDC |
| Tensión máxima de funcionamiento (Uc) | 60 VDC |
| Corriente nominal de descarga por línea C2 (In (C2)) | 2 kA |
| Nivel de protección a In(onda 8/20 µs) (Up(In)) | 200 V |
| Corriente máxima de funcionamiento (IL) | 300 mA |
| Resistencia serie (Rs) | 11 Ω |
| Tiempo de respuesta (tr) | < 10 ns |
| Temperatura de trabajo | -40 °C a +70 °C |
| Situación del protector | Interior |
| Tipo de conexión | Serie (dos puertos) |
| N° de pares protegidos | 16 x 4 pares |
| Dimensiones | 483 x 150 x 44 mm |
| Material de la carcasa | Acero |
| Protección de la carcasa | IP20 |
| Conectores de entrada / salida | RJ45 / RJ45 blindados |
| Toma de tierra | Tornillo M5 |
ENSAYOS Y CERTIFICACIONES
Ensayos certificados según norma UNE-EN IEC 61643-21
Normas de aplicación: UNE 21186, UNE-EN IEC 62305
Conformidad con las directrices CE.

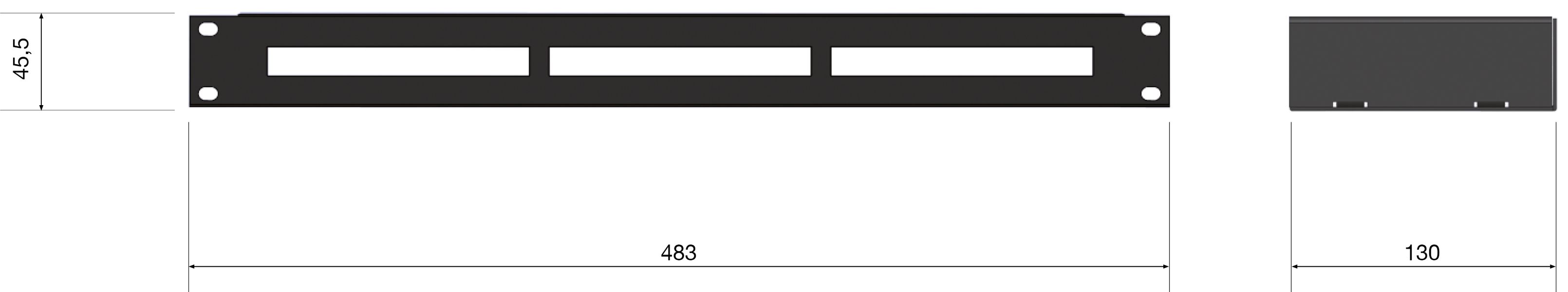

Esquema dimensional (mm)
INSTRUCCIONES
INSTALACIÓN
Se recomienda que la instalación se realice lo más cerca posible del equipo a proteger. Los equipos para los que está preparado este protector son fundamentalmente hubs y switches.
En los casos en que se desee proteger dos aparatos situados en edificios distintos y comunicados entre sí, deberá colocarse protección a ambos lados de la línea.

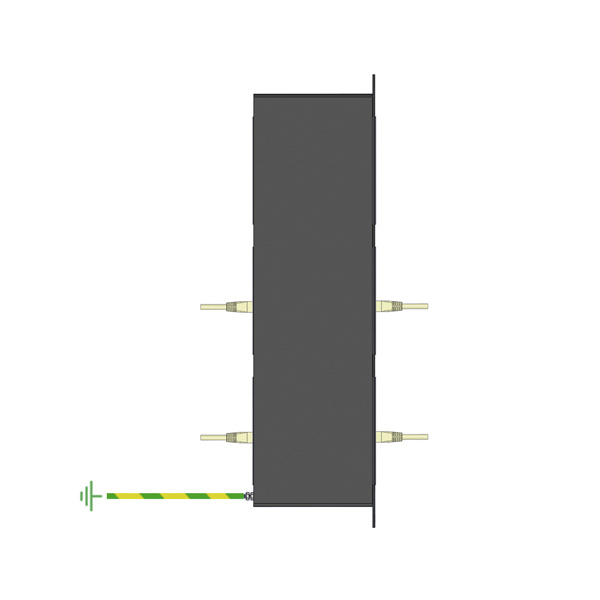

El procedimiento de instalación recomendado es el siguiente:
- Atornillar el protector dentro del rack de 19" de distribución de redes informáticas.
- Puentear las líneas de distribución de redes que salen del hub o switch hacia el protector.
- Unir la tierra del rack a la tierra marcada en el chasis del protector.
SEGURIDAD y MANTENIMIENTO
Es imprescindible la conexión a tierra. Para que la protección sea correcta, las tomas de tierra de toda la instalación deben estar unidas, directamente o mediante vía de chispas, y su resistencia debe ser inferior a 10 Ω.
Si en su uso o instalación no se respetan las indicaciones de esta ficha, la protección asegurada por este equipo puede verse comprometida.
