FICHA DE PRODUCTO
DESCRIPCIÓN DE PRODUCTO
ATPV1000T1 - Protector contra sobretensiones tipo 1+2 para la protección de la entrada del inversor en instalaciones fotovoltaicas. Imax(8/20) = 40kA. Up = 4kV. Uc = 1000Vdc.
Ensayado y certificado como protector de Tipo 1+2 según la norma UNE-EN IEC 61643-31.
Módulos desenchufables que permite su sustitución en caso de avería o fallo.
Protección compacta multipolar.
Constituidos por varistores de óxido de zinc con capacidad de soportar corrientes muy altas.
Tiempo de respuesta corto.
No producen deflagración.
No producen en ningún momento la interrupción de las líneas de suministro.
Dispositivo termodinámico de control.
Alcanzan a proteger inversores con tensión de entrada en abierto de 1000 VDC.
Salida libre de potencial para avisador remoto.
Los protectores de la serie ATPV han sido sometidos a ensayos en laboratorios oficiales e independientes para obtener sus características según las normas de aplicación.
DATOS TÉCNICOS
ELÉCTRICOS
Tensión máxima de funcionamiento | Uc | 1000 VDC |
Corriente nominal de descarga por polo 8/20µs | In | 20 kA |
Corriente máxima por polo (onda 8/20µs) | Imax | 40 kA |
Corriente impulsional por polo (onda 10/350µs) | Iimp | 6.25 kA |
Nivel protección para onda 8/20µs a In | Up | 4000 V |
Tiempo de respuesta | tr | 25 ns |
Fusibles previos | 125 A gL/gG | |
Corriente máxima de cortocircuito | 25 kA |
DIMENSIONES
Número de módulos DIN (DIN 43880) | 3 |
AMBIENTALES
Temperatura de trabajo | -40 °C a +70 °C |
Situación del protector | Interior |
Protección de la carcasa | IP20 |
GENERALES
Tipos de ensayos según UNE-EN 61643-11 | Tipo 1+2 |
CONSTRUCCIÓN
Fijación | Carril DIN |
Material carcasa | Poliamida |
Resistencia de aislamiento | > 1014 Ω |
Carcasa autoextinguible | Tipo V-0 según UNE-EN IEC 60707 (UL94) |
Tipo de conexión | Paralelo (un puerto) |
Número de Polos | 2 |
Mensaje de fallo del protector | Avisador mecánico. Amarillo: protector en buen estado. Negro: sustituir. |
CONEXIÓN
Sección mínima multifilar | 4 mm2 |
Sección máxima multifilar | 35 mm2 |
Sección mínima unifilar | 1 mm2 |
Sección máxima unifilar | 35 mm2 |
Rosca de tornillo | Philips H2 |
Par de apriete | 3 N·m |
CONTACTO LIBRE POTENCIAL PARA CONTROL REMOTO
Conexión | Sección máxima unifilar / multifilar: 1,5 mm2 |
Salida contacto | Conmutado |
Tensión de funcionamiento | 250 VAC |
Corriente Máxima | 2 A |
ENSAYOS Y CERTIFICACIONES
Ensayos certificados según norma UNE-EN IEC 61643-31.
Cumple con los requisitos de UL 1449.
Normas de aplicación: UNE 21186, UNE-EN IEC 62305.
Conformidad con las directrices CE.

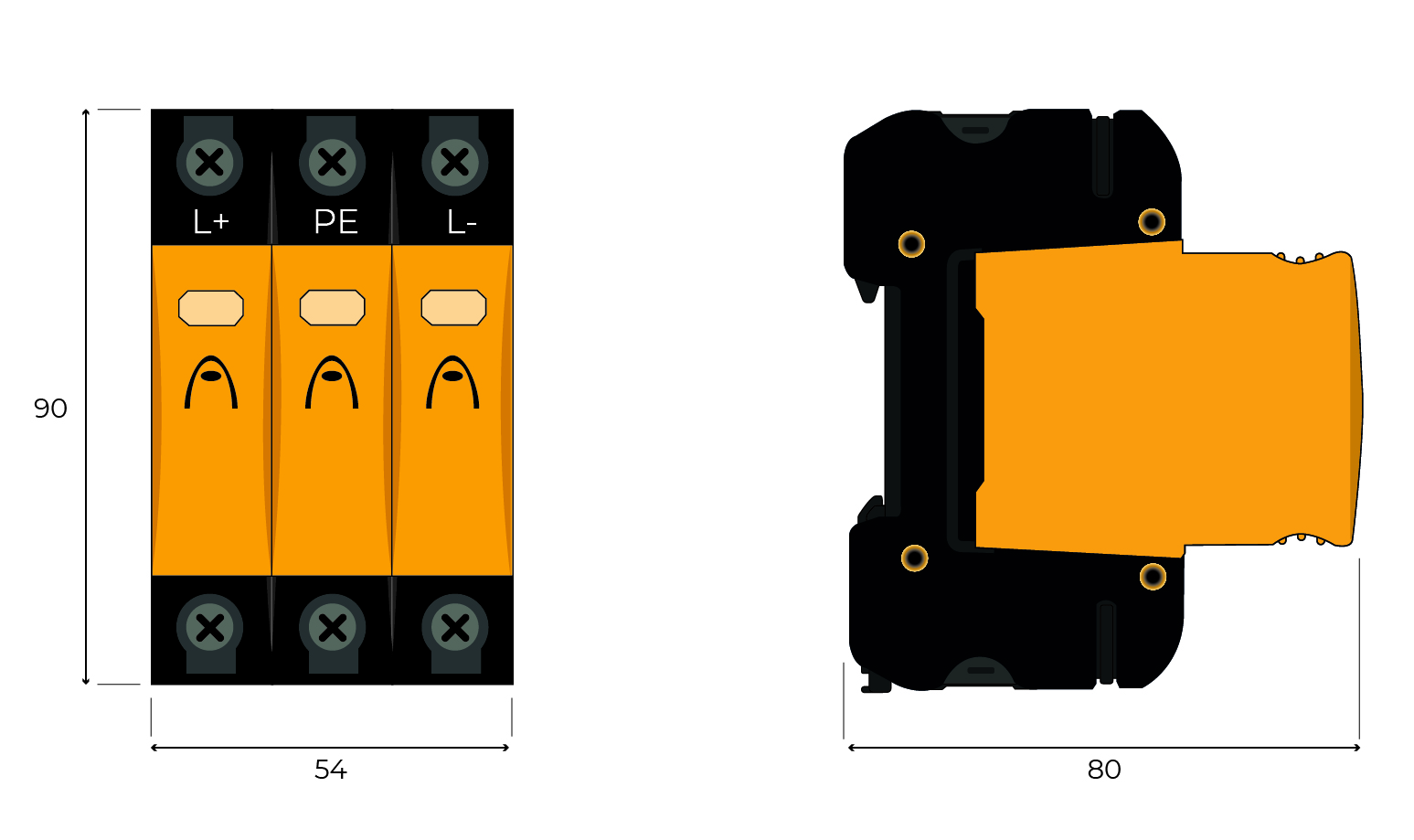

Esquema dimensional (mm)

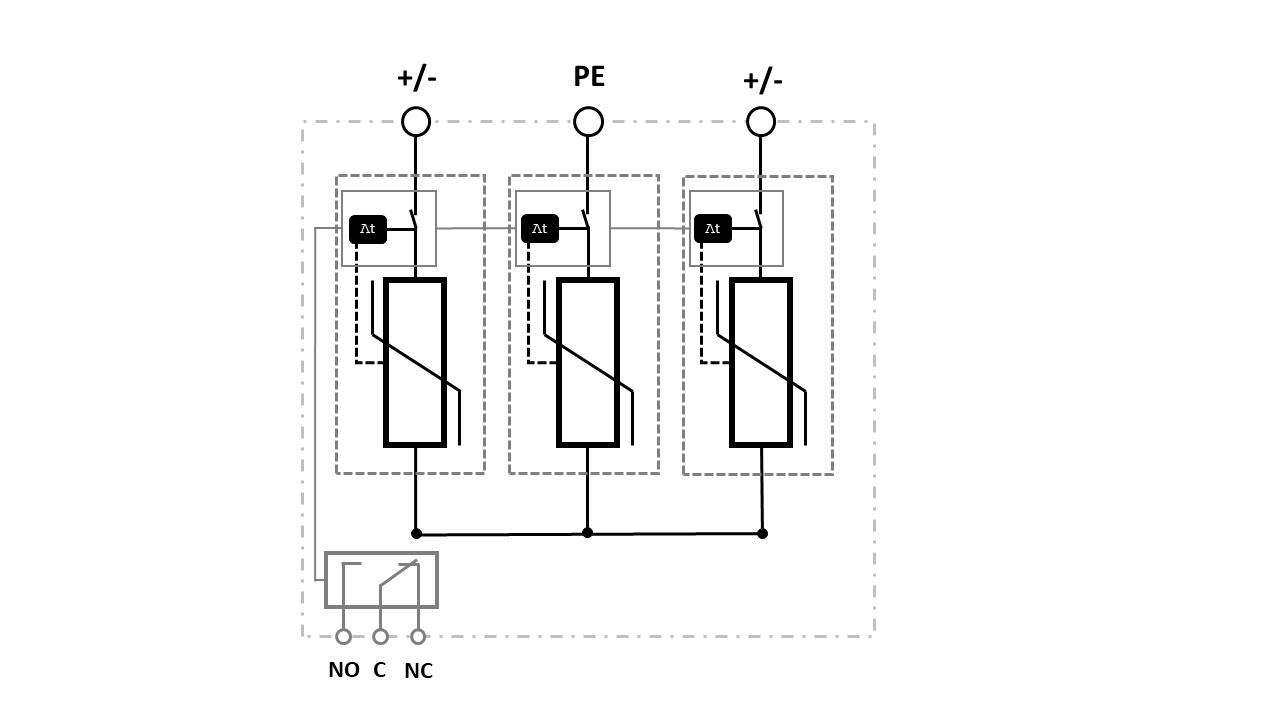

ESQUEMA INTERNO
INSTRUCCIONES
INSTALACIÓN
Los protectores ATPV se instalan en paralelo con la línea de alimentación contínua.
La instalación debe realizarse sin tensión en la línea y solo pueden realizarla profesionales autorizados.
SEGURIDAD y MANTENIMIENTO
Es imprescindible la conexión a tierra. Para que la protección sea correcta, las tomas de tierra de toda la instalación deben estar unidas, directamente o mediante vía de chispas, y su resistencia debe ser inferior a 10 Ω.
Si en su uso o instalación no se respetan las indicaciones de esta ficha, la protección asegurada por este equipo puede verse comprometida.
