FICHA DE PRODUCTO
DESCRIPCIÓN DE PRODUCTO

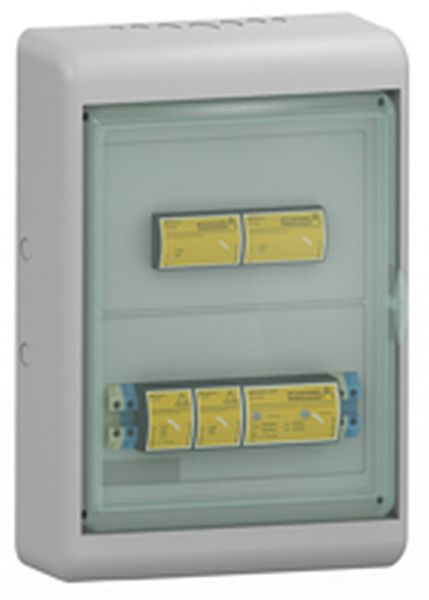

ATBARRIER MF - Armario de protección coordinada para líneas monofásicas. Formado por + ATSUB15. Iimp = 50kA. Up = 1,2kV.
Ensayado y certificado como protector de Tipo 1+2+3 según la norma UNE-EN IEC 61643-11 y la GUÍA-BT-23 del REBT.
Adecuado para equipos de Categorías I, II, III, IV según la ITC-BT-23.
Módulos desenchufables que permite su sustitución en caso de avería o fallo.
Protección compacta multipolar.
Constituidos por varistores de óxido de zinc con capacidad de soportar corrientes muy altas.
Tiempo de respuesta corto.
No producen deflagración.
No producen en ningún momento la interrupción de las líneas de suministro.
Dispositivo termodinámico de control.
La corriente de funcionamiento de la línea debe ser menor de 63A.
Los protectores de la serie ATBARRIER han sido sometidos a ensayos en laboratorios oficiales e independientes para obtener sus características según las normas de aplicación.
DATOS TÉCNICOS
ELÉCTRICOS
| Tensión nominal | Un | 230 VAC |
| Tensión máxima de funcionamiento | Uc | 275 VAC |
| Frecuencia nominal | f | 50 - 60 Hz |
| Corriente máxima de funcionamiento | IL | 63 A |
| Corriente nominal de descarga por polo 8/20µs | In | 50 kA |
| Corriente impulsional por polo (onda 10/350µs) | Iimp | 50 kA |
| Nivel protección para onda 8/20µs a In | Up | 1200 V |
| Nivel protección para onda 1.2/50µs | 700 V | |
| Nivel protección 5kA; onda 8/20µs | 900 V | |
| Tensión de onda combinada | Uoc | 6 kV |
| Tiempo de respuesta | tr | 25 ns |
DIMENSIONES
| Largo | 280 mm |
| Alto | 160 mm |
| Ancho | 448 mm |
| Peso | 6000 gr |
AMBIENTALES
| Temperatura de trabajo | -40 °C a +70 °C |
| Situación del protector | Exterior |
| Protección de la carcasa | IP65 |
GENERALES
| Categorías de protección según REBT | I, II, III, IV |
| Tipos de ensayos según UNE-EN 61643-11 | Tipo 1+2+3 |
| Sistema de alimentación | TT |
CONSTRUCCIÓN
| Fijación | Pared o soporte vertical |
| Material carcasa | Aislante autoextinguible |
| Tipo de conexión | Serie (dos puertos) |
| Número de Polos | 2 |
| Mensaje de fallo del protector | Avisador mecánico. Amarillo: protector en buen estado. Negro: sustituir. |
CONEXIÓN
| Sección máxima multifilar | 25 mm2 |
CONTACTO LIBRE POTENCIAL PARA CONTROL REMOTO
ENSAYOS Y CERTIFICACIONES
Ensayos certificados según norma UNE-EN IEC 61643-11.
Cumple con los requisitos de UL 1449.
Normas de aplicación: UNE 21186, UNE-EN IEC 62305.
Conformidad con las directrices CE.

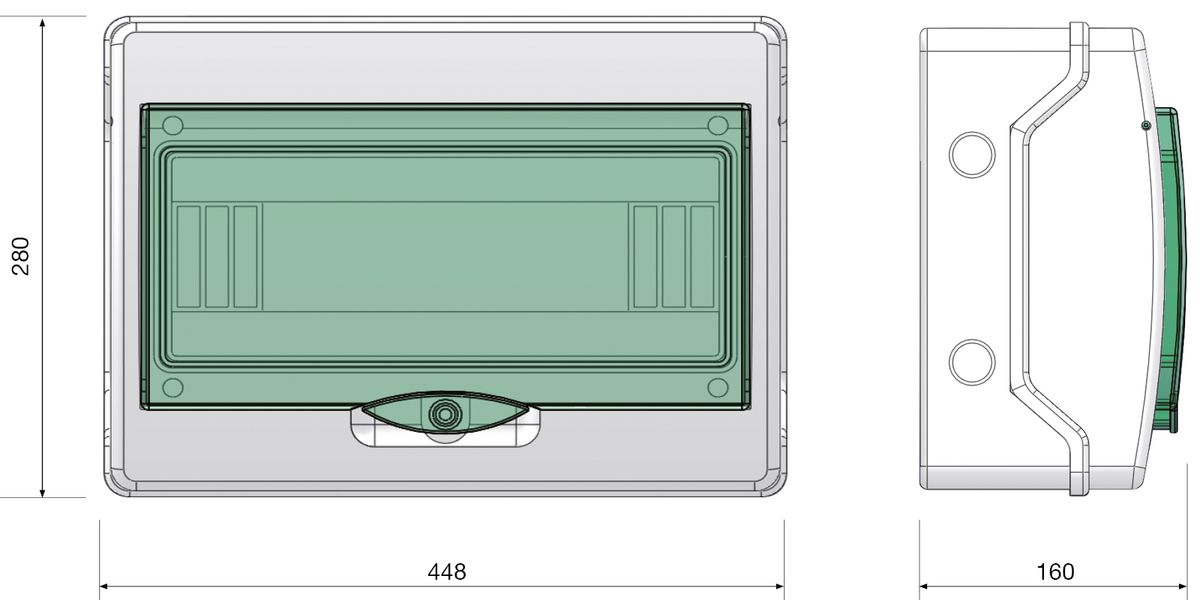

Esquema dimensional (mm)
INSTRUCCIONES
INSTALACIÓN

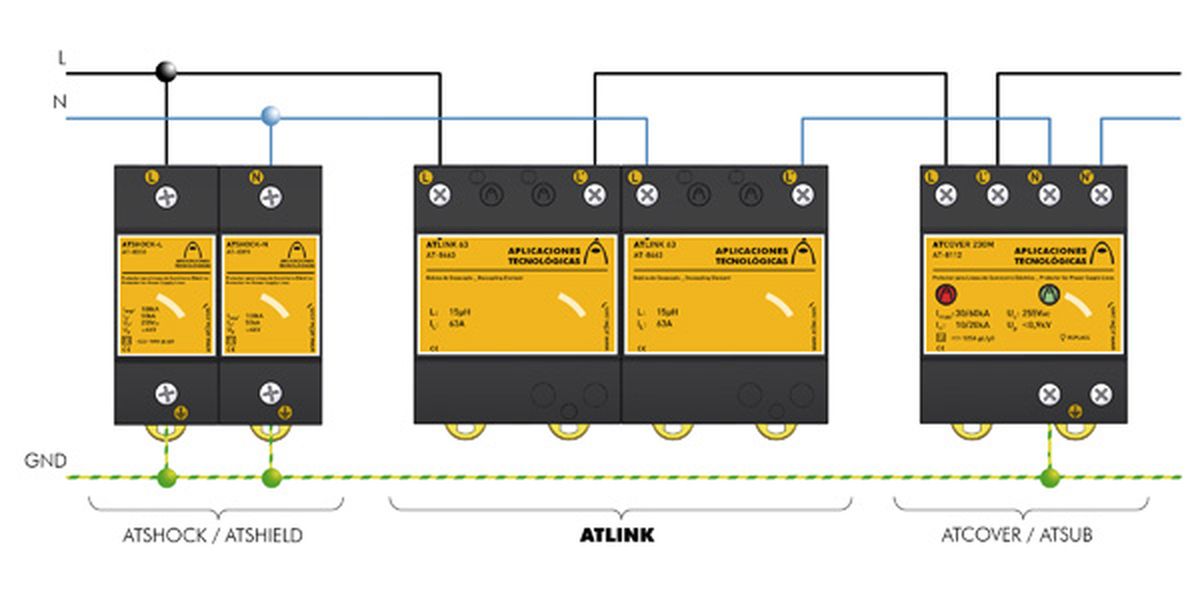

Los protectores ATBARRIER se instalan en serie con la línea de baja tensión.
La instalación debe realizarse sin tensión en la línea y solo pueden realizarla profesionales autorizados.
SEGURIDAD y MANTENIMIENTO
Es imprescindible la conexión a tierra. Para que la protección sea correcta, las tomas de tierra de toda la instalación deben estar unidas, directamente o mediante vía de chispas, y su resistencia debe ser inferior a 10 Ω.
Si en su uso o instalación no se respetan las indicaciones de esta ficha, la protección asegurada por este equipo puede verse comprometida.
